    铝合金系统 首页 >铝合金系统
    产品介绍

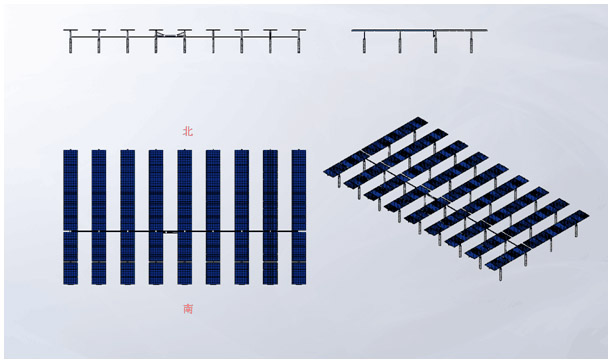

      人生就是博全铝平单轴光伏支架结合工程实际选用合适的材料 、设计结构方案和构造措施,保证支架结构在运输、安装和使用过程中满足强度、稳定性和刚度要求 ,并符合抗震、抗风和防腐等要求。

      光伏支架按承载能力极限状态计算结构和构件的强度、稳定性以及连接强度,按正常使用极限状态计算结构和构件的变形 ,满足铝合金结构设计规范(GB/T50429-2007)及光伏发电站设计规范(GB50797-2012)等相关标准要求。

      光伏支架(含紧固件)在正常使用下满足使用寿命30年的要求,在使用寿命期内,不锈蚀 、损坏。

    技术参数表
    跟踪支架类型 全铝平单轴
    适用组件类型 72Ps的多晶硅、单晶硅、双玻
    跟踪角度范围 ±45°
    组件最低点离地高度 >500(可定制)
    跟踪精度 ±3°
    单套支架安装的******光伏组件数量 162
    单套跟踪系统尺寸结构(mm) 3400x1900x130
    单套容量(KW/套) 53.46(以330W测算)
    每MW套数(套/MW) 18.7
    占地面积 19亩/MW
    透光率 54%左右
    执行机构参数 100W/150W直流电机
    执行机构供电形式 自供电/网供
    执行机构输入电压范围(V) 24V
    系统功耗 0.30%
    工作风速 17m/s
    抗风载能力 30m/s
    材质 铝合金
    工作环境温度(℃) -40~50
    使用寿命(年) ≥30
    跟踪模式 GPS
    控制硬件 西门子PLC
    数据传输 以太网
    技术特点

    支架桩基跨度灵活 ,可依地形地势原貌灵活变动,不用考虑结构的限制。

    使用零件数量少 ,结构简单 ,安装简易,工作量与固定架相当,不需要大型机械设备即可安装,大大减少施工成本。

    检修及维护简便 ,降低运维成本。

    支撑材料除了紧固件以外 ,都是铝合金材质,在保证强度的前提下,回收成本高 ,节省劳动力,防腐效果好 。

    工程案例
      • 人生就是博新能源集团衢州30MWp农林渔光互补智能光伏电站
          项目位于浙江省衢州市航埠镇,电站占地面积1400余亩 ,项目总投资3亿人民币,于2015年10月30日成功并网。
      • 江山恒亮蜂产品产业园700KW屋顶项目
          项目位于浙江省江山市  ,为人生就是博新能源与恒亮蜂业签订的700KW屋顶斜单轴跟踪系统光伏电站 。
